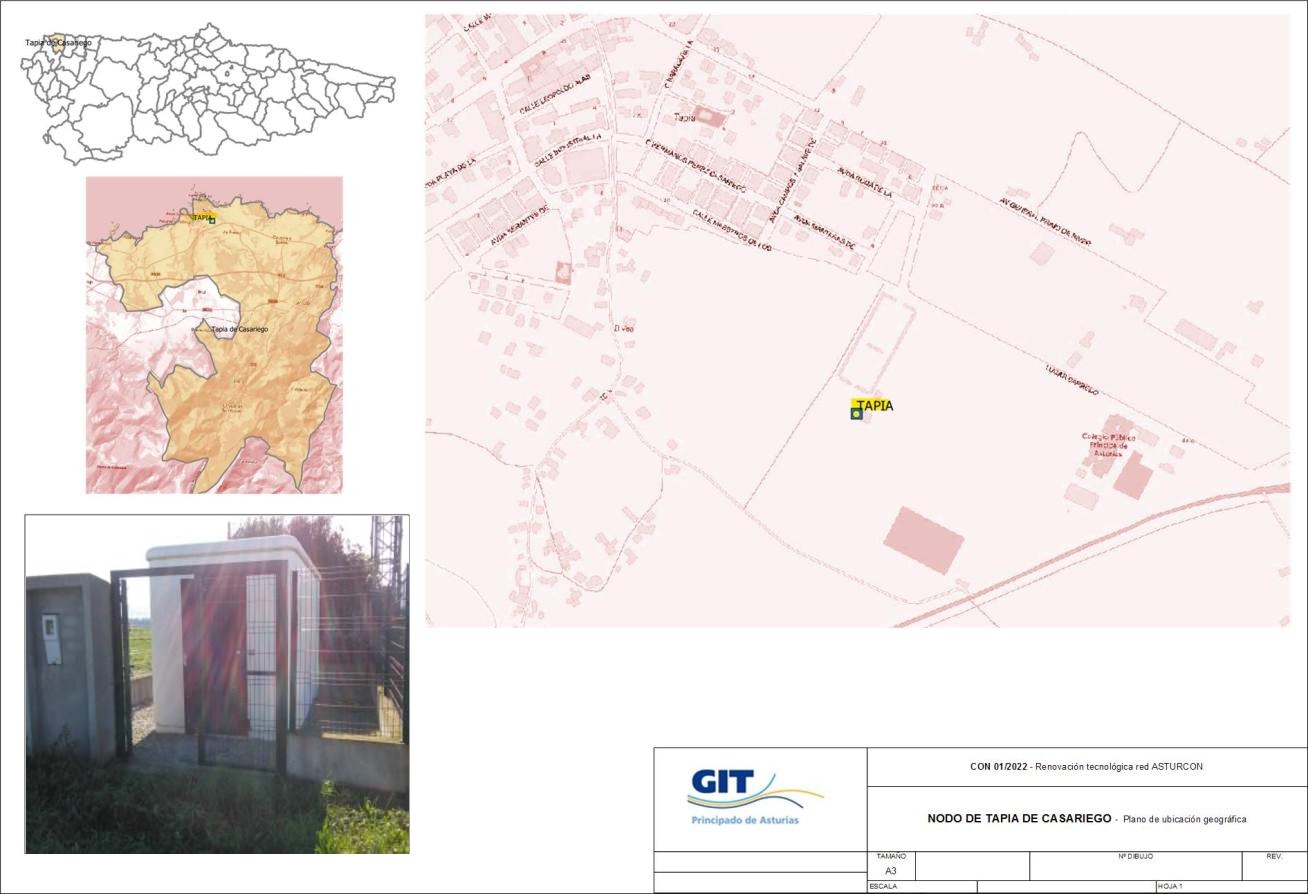

Ubicación · Tapia de CasariegoUBICACIÓN

Tapia de CasariegoÁREA OCCIDENTAL

📍 c/ De Mántaras s/n · Tapia de Casariego

Nodo primario con OLT, CATV, energía CC y climatización.

Poblaciones servidas por este nodo
Tapia de CasariegoLa Caridad (El Franco)
La Caridad se conecta segregando los tubos 4–8 del cable de 64 ff.oo. Castropol–Cudillero.
Equipamiento OLT en producción
OLTEquipo actualTarjetasPuertos GPON act./tot.ONT
TAP/1CEricsson BLM 15006 tarjetas de 8 puertos41 / 48272
Semana 21replanteo e inicio
Semana 24fin de migración
4 semanasventana total
272 ONTa migrar
Actuaciones del contrato que afectan a este nodo
PF-1 · Sustitución de su OLT por equipo dual GPON/XGS-PONPV-1 · ONT nuevas para usuarios con ONT sin capacidadPV-2 · ONT nuevas para usuarios con ONT incompatibles
Resto de planos del pliego

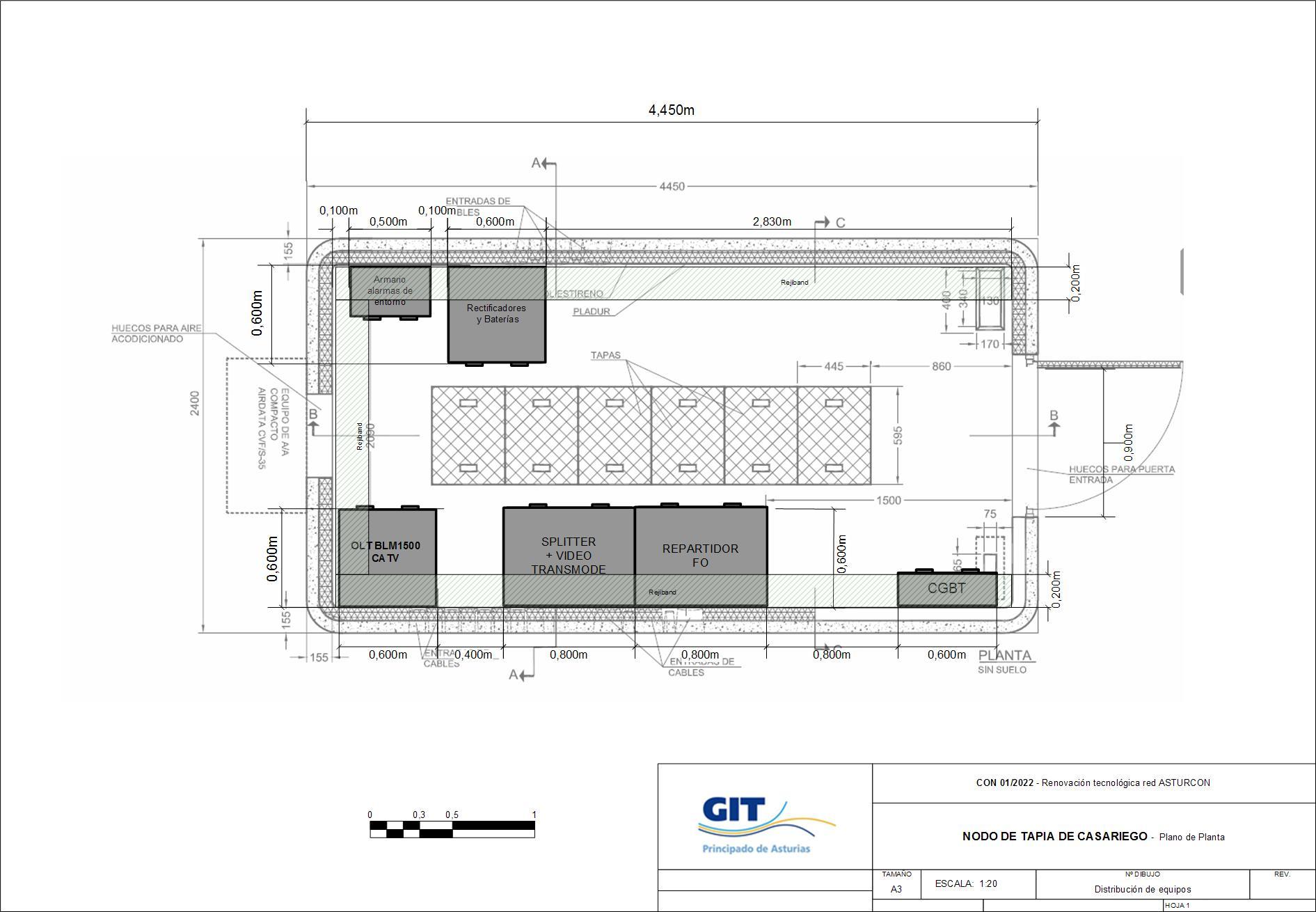

Plano de planta · Tapia de Casariego
PLANO DE PLANTA

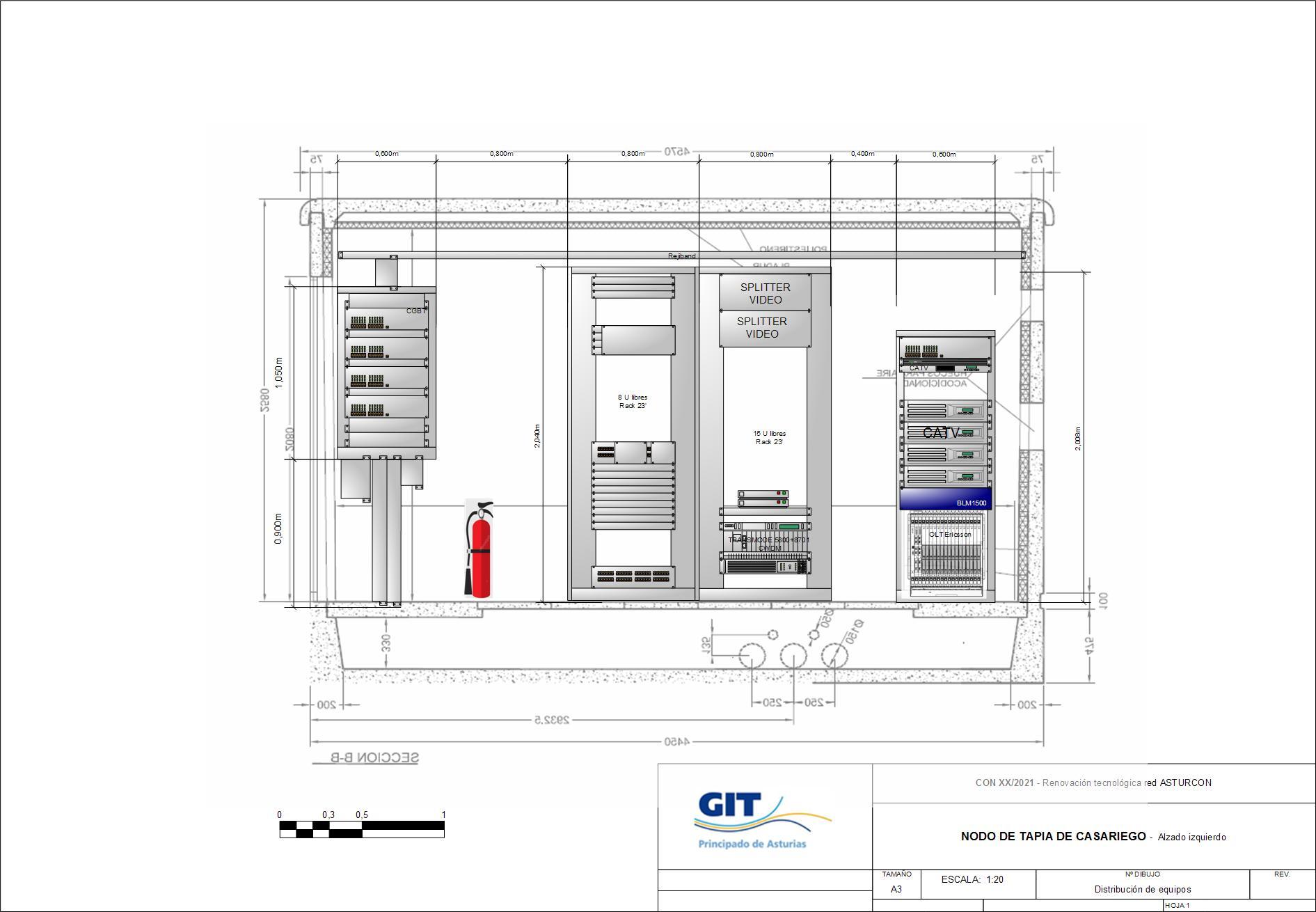

Alzado izquierdo · Tapia de Casariego
ALZADO IZQUIERDO

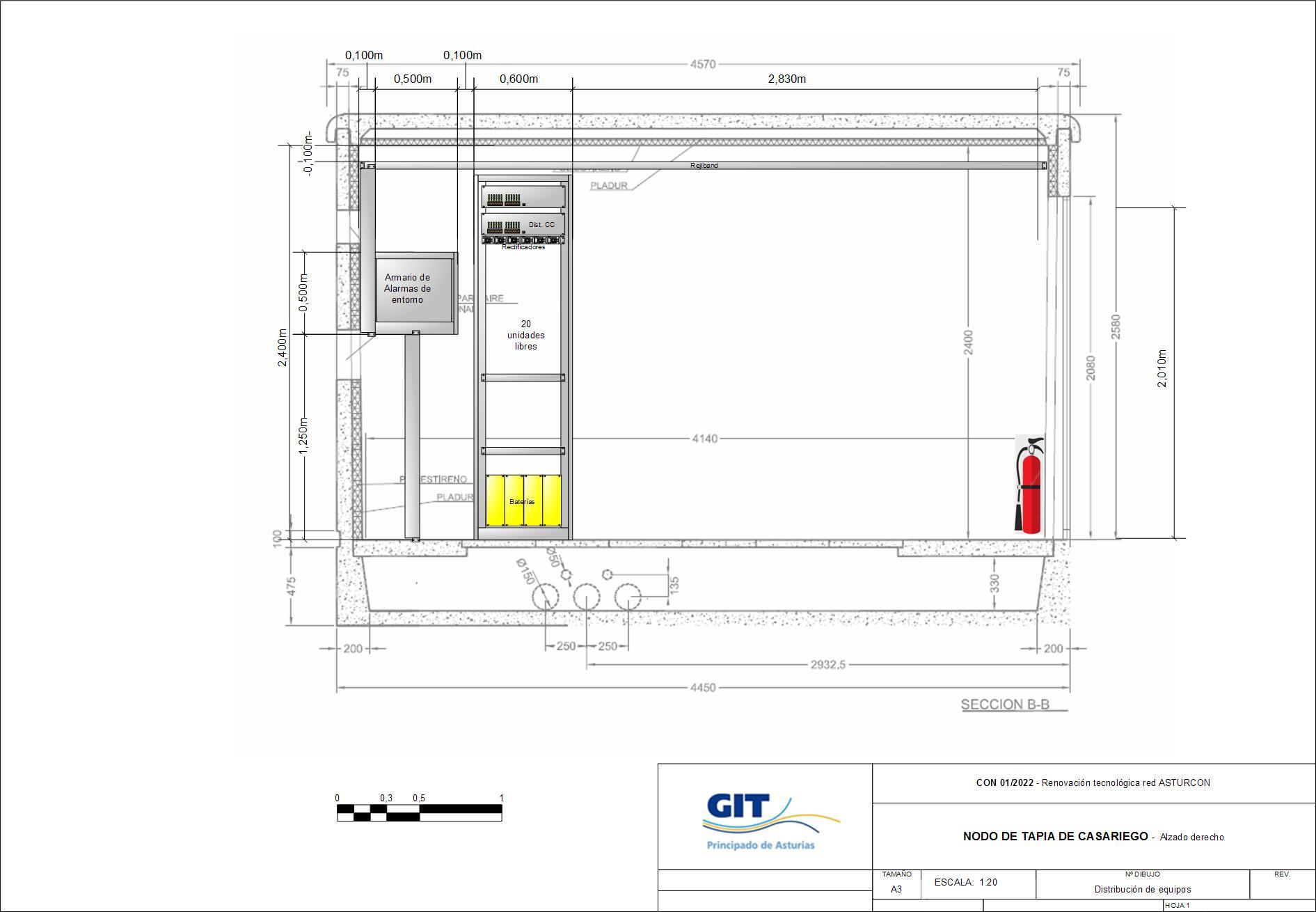

Alzado derecho · Tapia de Casariego
ALZADO DERECHO

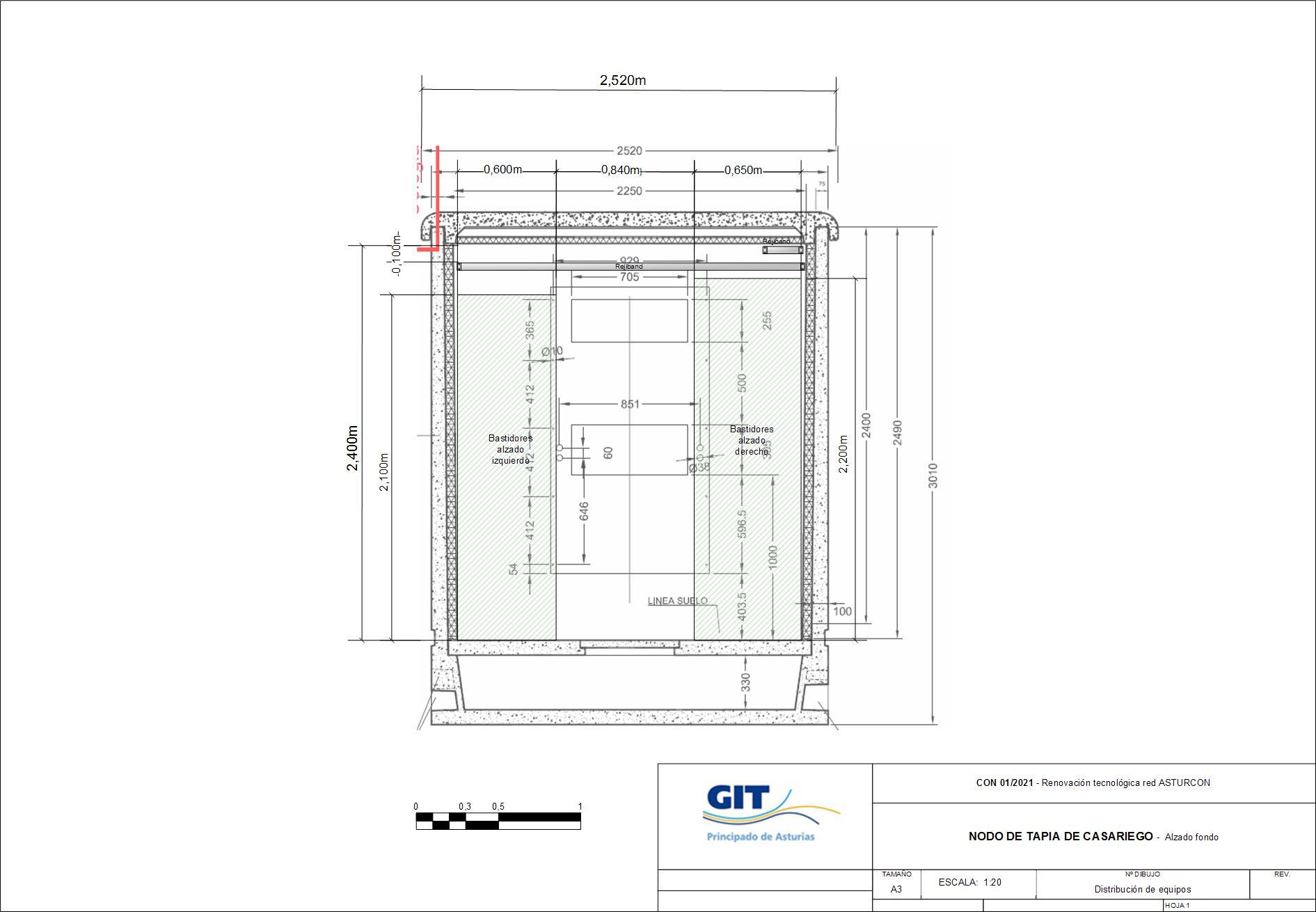

Alzado fondo · Tapia de Casariego
ALZADO FONDO

⚠ RECREACIÓN A ESCALA — el recinto, la puerta y la posición de cada armario están tomados del plano de planta del pliego; el número de OLT, sus tarjetas y sus puertos GPON, de las tablas de equipamiento; y lo serigrafiado en cada bastidor —fabricante, modelo, código y juego de tarjetas— de esas mismas fuentes. Los acabados, los colores y el aspecto de los equipos siguen siendo interpretación por mucho que el render haya mejorado: saber que un OLT es un Alcatel 7342 no es tener una foto de un Alcatel 7342, y el pliego no la trae. No es una fotografía ni un modelo real del nodo.
simulación · no es imagen real
ARRASTRA para mirar · W A S D / flechas para moverte · RUEDA o PELLIZCA para ampliar
