◀ Volver a los 20 nodos

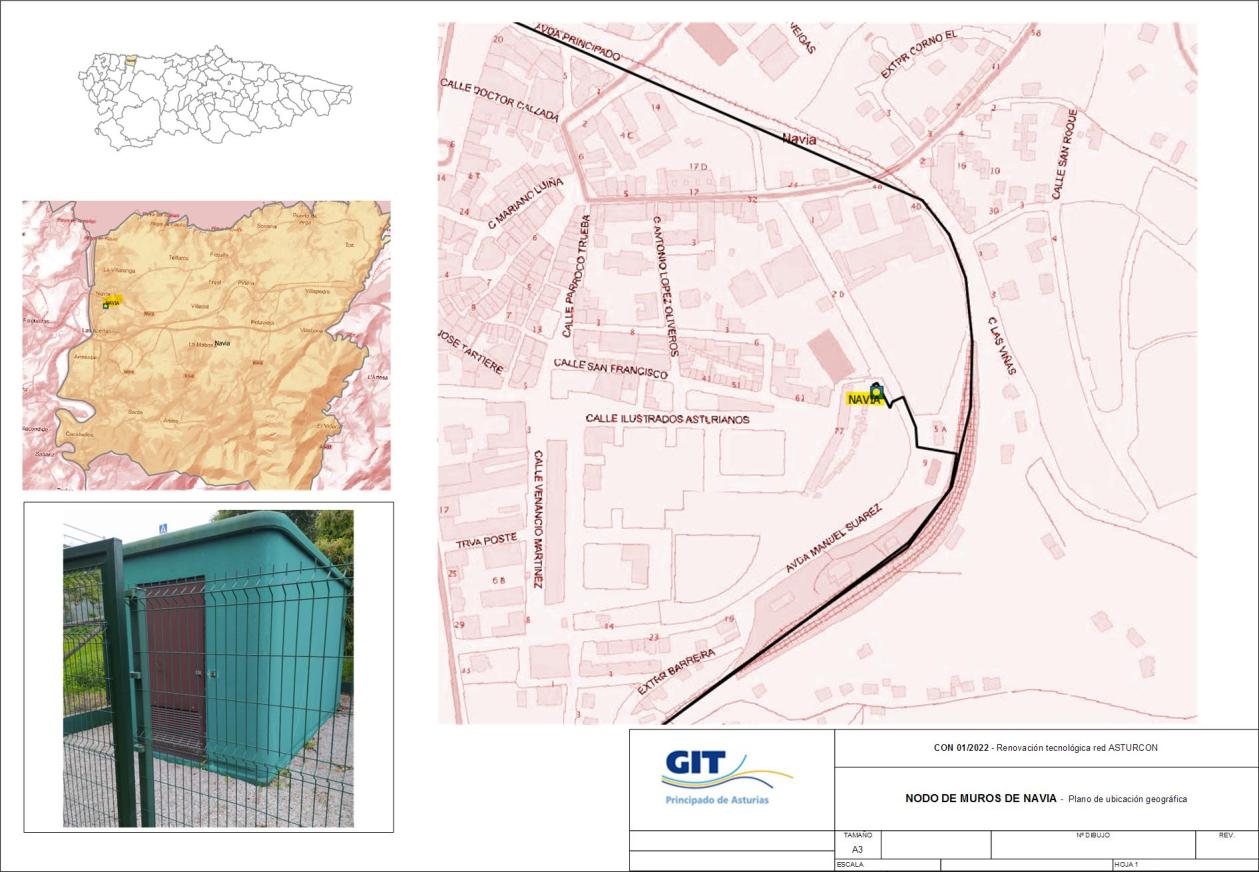

Ubicación · NaviaUBICACIÓN

NaviaÁREA OCCIDENTAL

📍 c/ Manuel Suárez s/n · 33710 Navia

Nodo primario con OLT, CATV, energía CC y climatización.

Poblaciones servidas por este nodo
NaviaPuerto de VegaPolígono de Coaña
Puerto de Vega se conecta segregando los tubos 4–8 del cable de 64 ff.oo. Castropol–Cudillero.
Equipamiento OLT en producción
OLTEquipo actualTarjetasPuertos GPON act./tot.ONT
NVI/1CEricsson BLM 15007 tarjetas de 8 puertos35 / 44 561
NVI/1C El pliego describe 7 tarjetas de 8 puertos pero su tabla da 44 puertos totales; se respeta la tabla.
Semana 17replanteo e inicio
Semana 21fin de migración
5 semanasventana total
561 ONTa migrar
Actuaciones del contrato que afectan a este nodo
PF-1 · Sustitución de su OLT por equipo dual GPON/XGS-PONPV-1 · ONT nuevas para usuarios con ONT sin capacidadPV-2 · ONT nuevas para usuarios con ONT incompatibles
Resto de planos del pliego

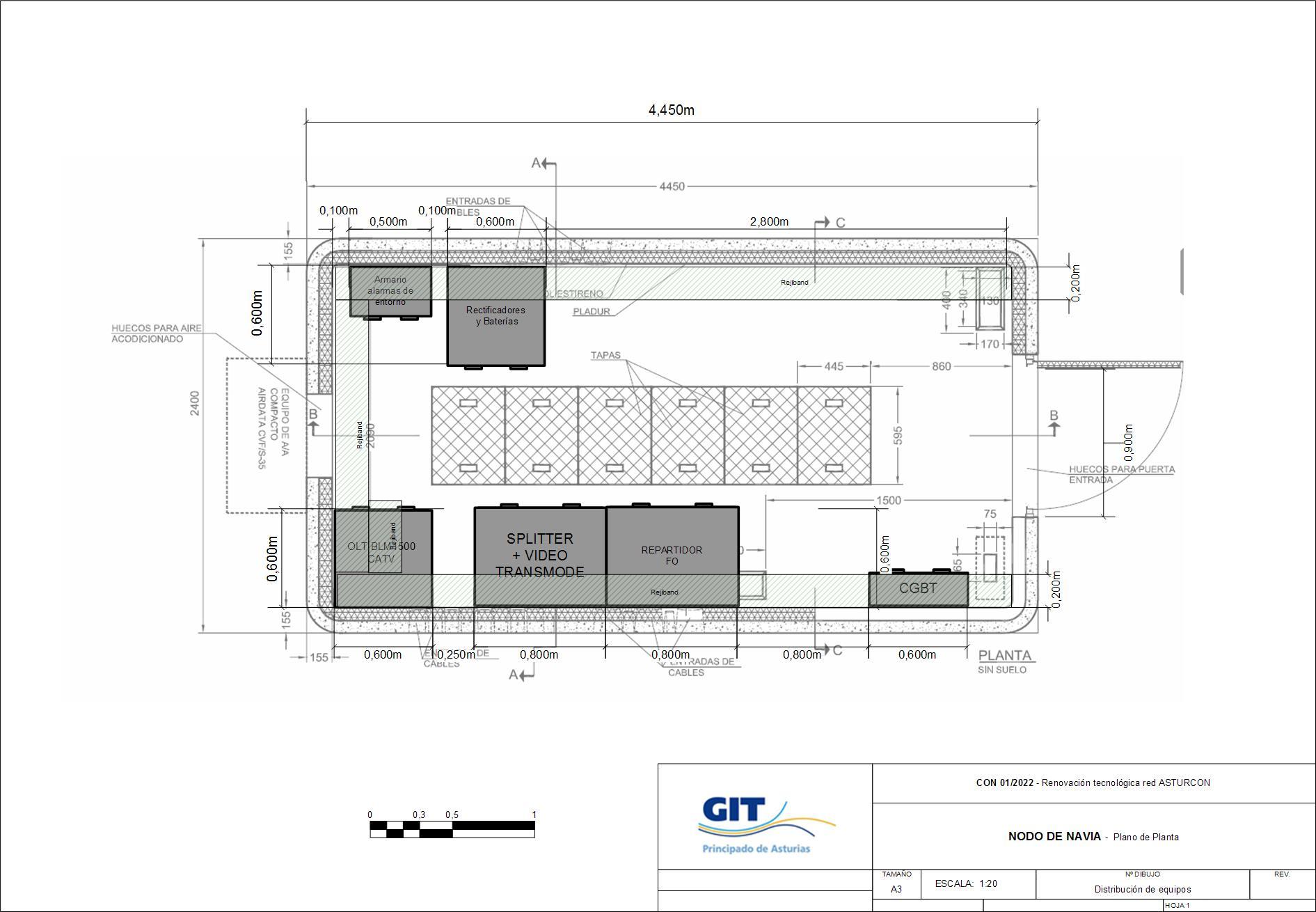

Plano de planta · Navia
PLANO DE PLANTA
Alzado izquierdo · Navia
ALZADO IZQUIERDO

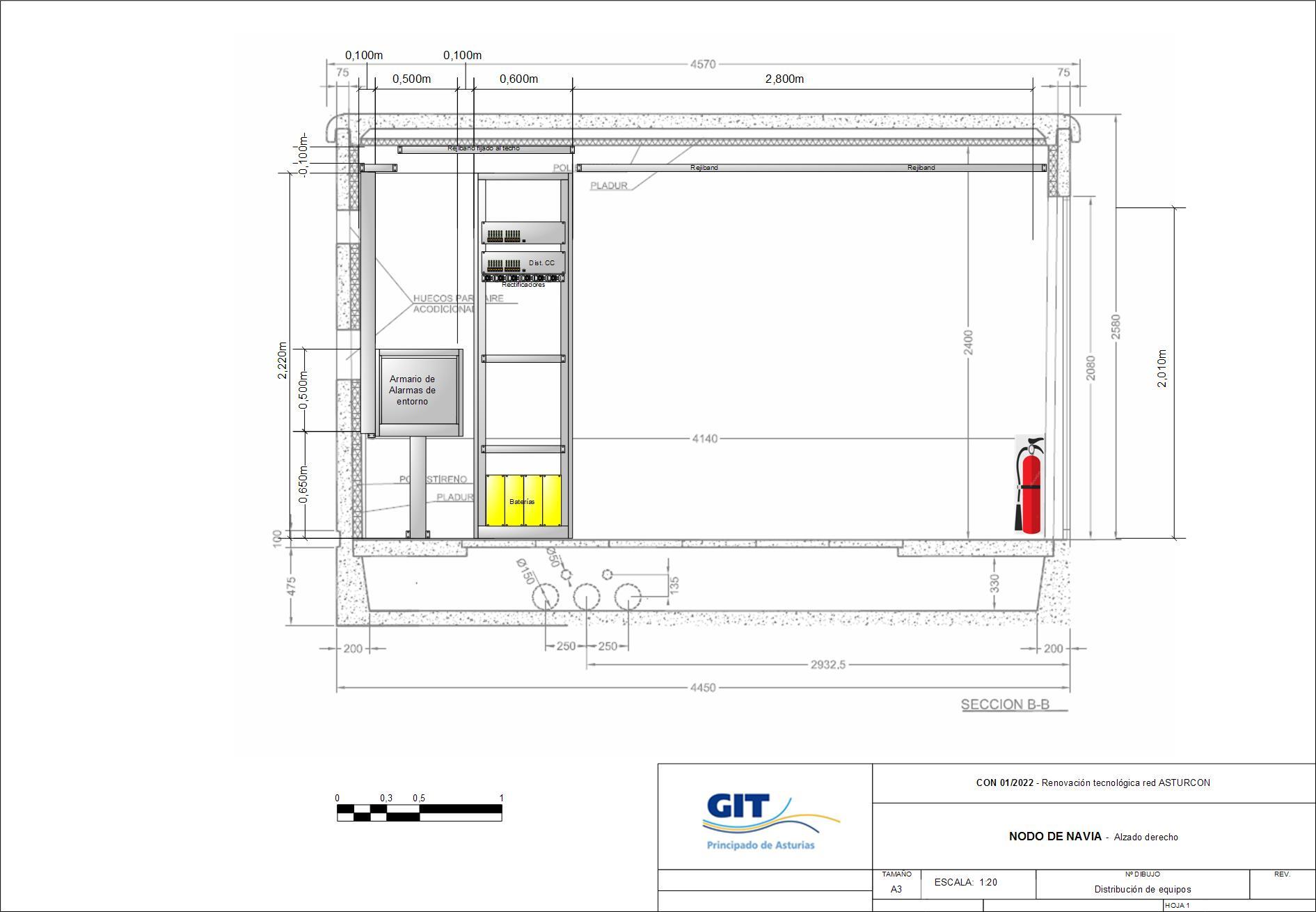

Alzado derecho · Navia
ALZADO DERECHO

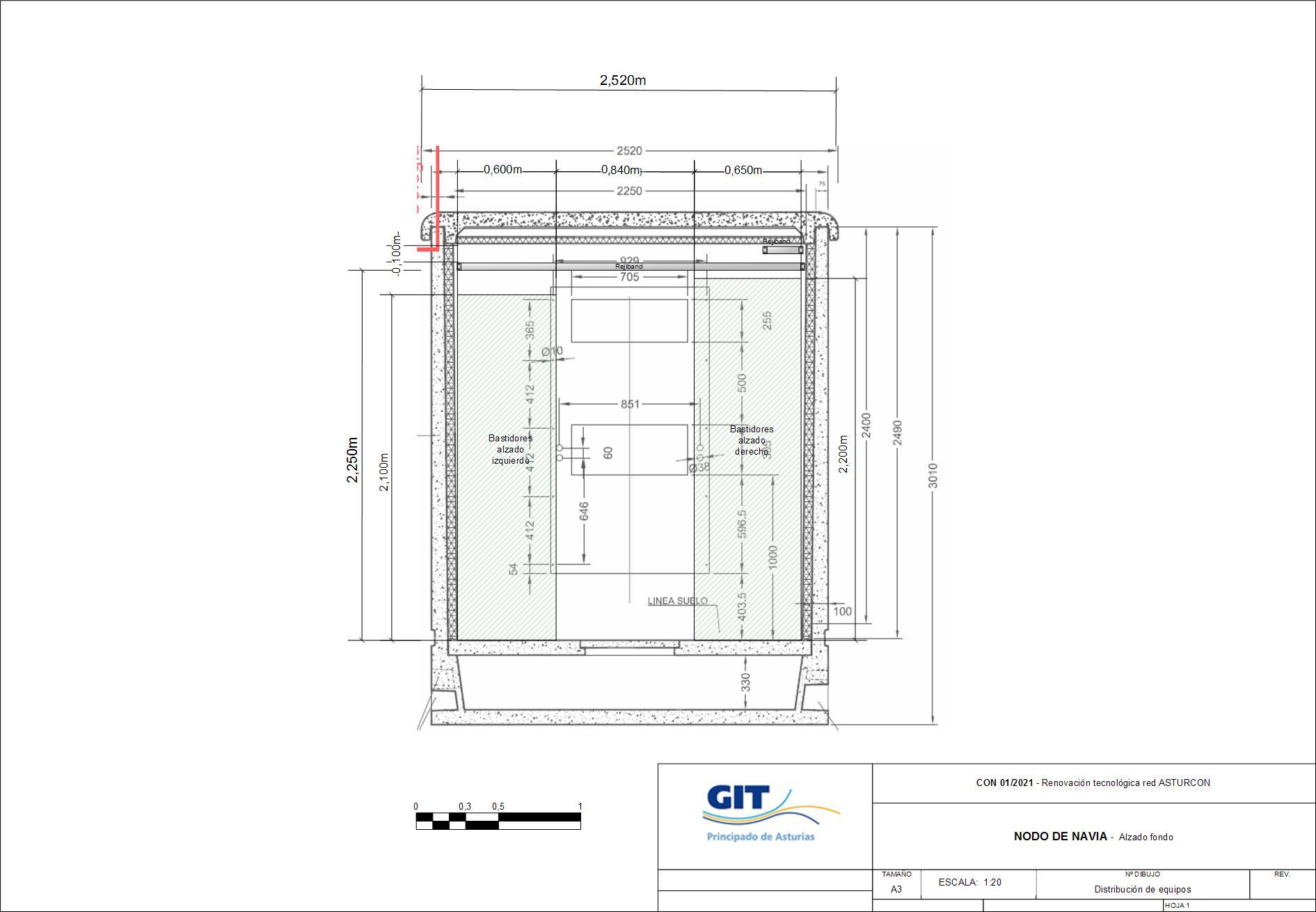

Alzado fondo · Navia
ALZADO FONDO

⚠ RECREACIÓN A ESCALA — el recinto, la puerta y la posición de cada armario están tomados del plano de planta del pliego; el número de OLT, sus tarjetas y sus puertos GPON, de las tablas de equipamiento; y lo serigrafiado en cada bastidor —fabricante, modelo, código y juego de tarjetas— de esas mismas fuentes. Los acabados, los colores y el aspecto de los equipos siguen siendo interpretación por mucho que el render haya mejorado: saber que un OLT es un Alcatel 7342 no es tener una foto de un Alcatel 7342, y el pliego no la trae. No es una fotografía ni un modelo real del nodo.
simulación · no es imagen real
ARRASTRA para mirar · W A S D / flechas para moverte · RUEDA o PELLIZCA para ampliar
