Ubicación · Moreda

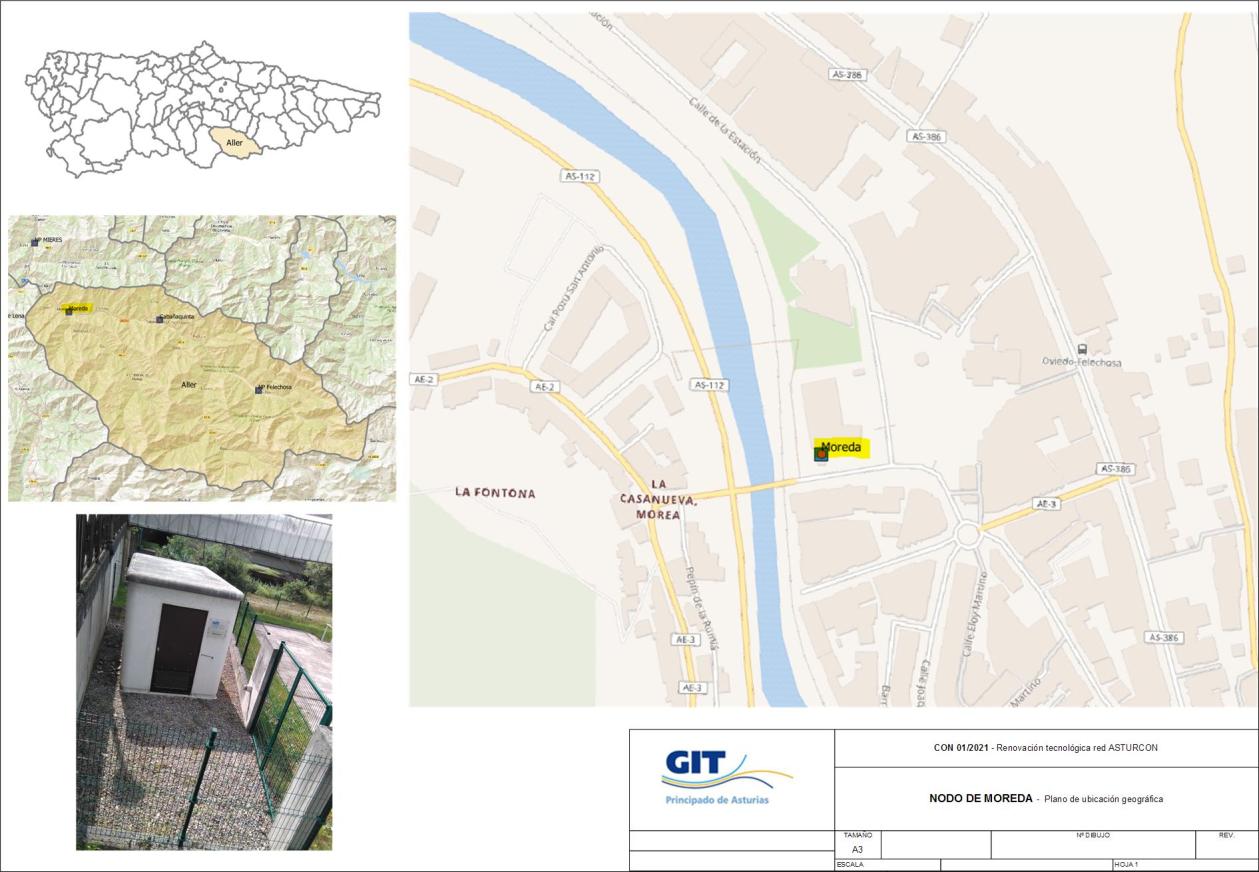

UBICACIÓN

MoredaÁREA CUENCA DEL ALLER

📍 Plaza de la Iglesia s/n · 33670 Moreda

Nodo primario con dos OLT Alcatel.

Poblaciones servidas por este nodo

CaboranaMoredaOyancoVillanueva

Equipamiento OLT en producción

OLT	Equipo actual	Tarjetas	Puertos GPON act./tot.	ONT
MOR/1A	Alcatel 7342	10 × GLT2A (2 puertos)	20 / 20	312
MOR/1C	Alcatel 7342	6 × GLT2A y GLT2B (2 puertos)	11 / 12	156
Total del nodo				468

Semana 34replanteo e inicio

Semana 40fin de migración

7 semanasventana total

468 ONTa migrar

Actuaciones del contrato que afectan a este nodo

PF-1 · Sustitución de su OLT por equipo dual GPON/XGS-PON PV-1 · ONT nuevas para usuarios con ONT sin capacidad PV-2 · ONT nuevas para usuarios con ONT incompatibles

Resto de planos del pliego

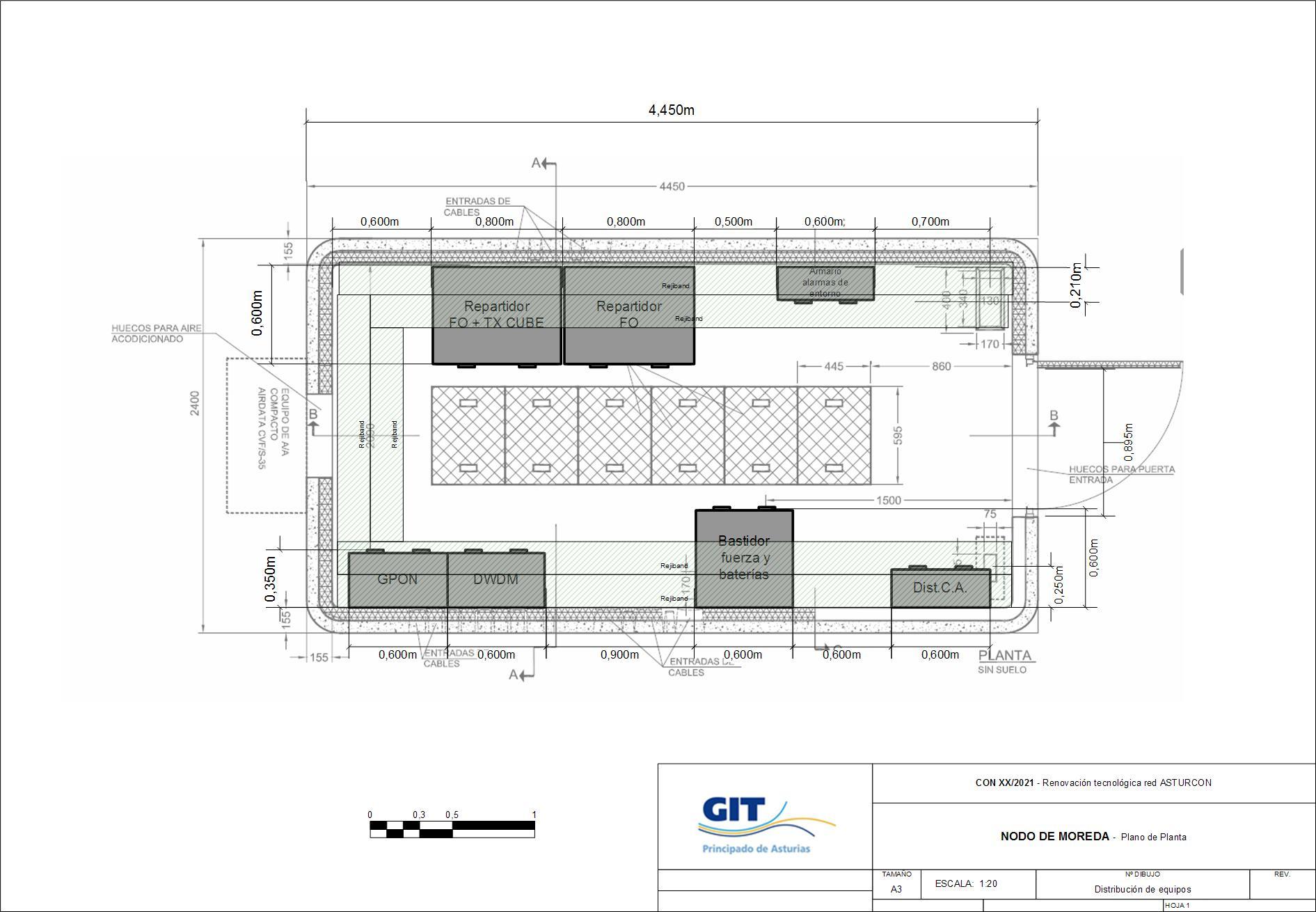

Plano de planta · Moreda — PLANO DE PLANTA

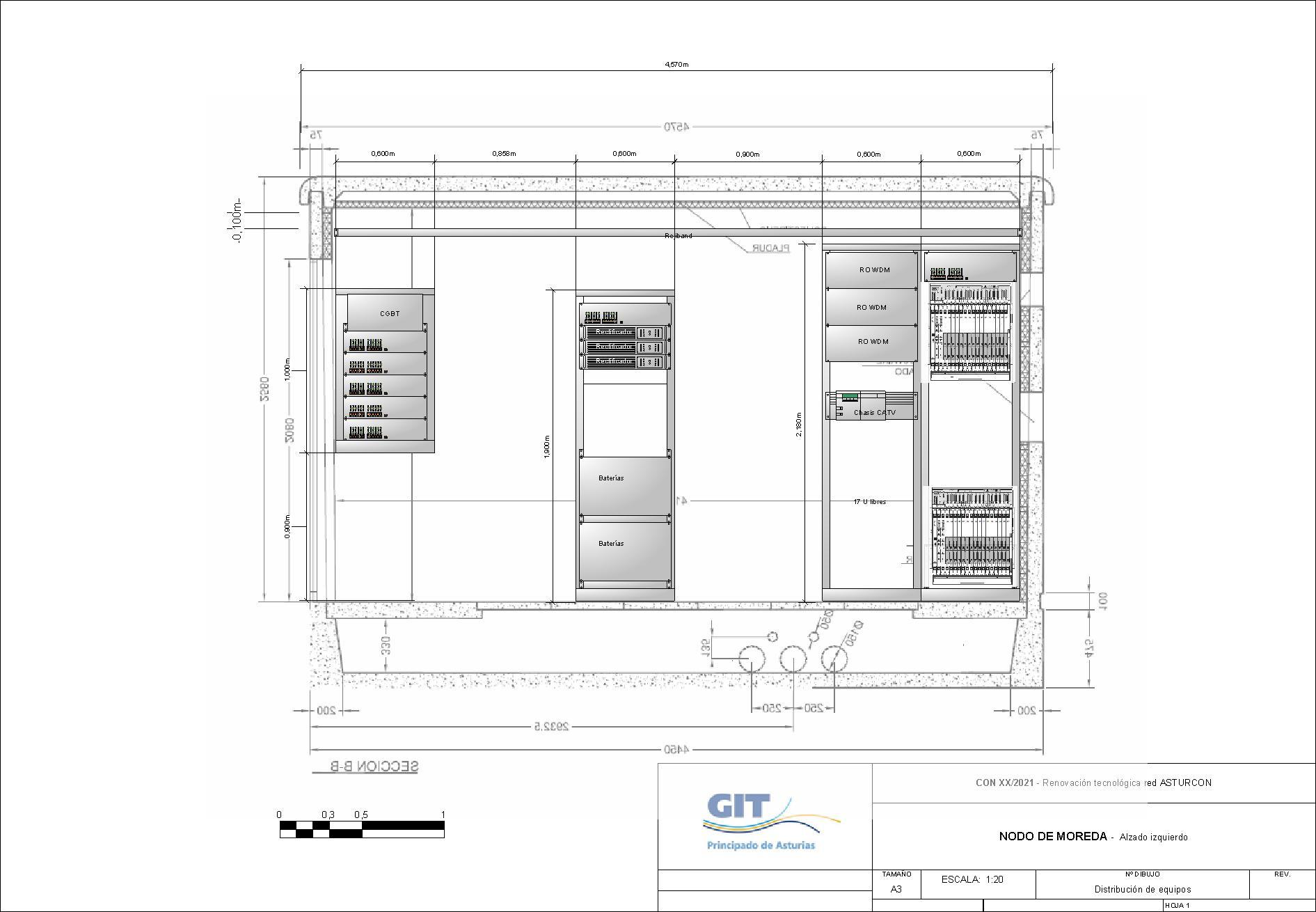

Alzado izquierdo · Moreda — ALZADO IZQUIERDO

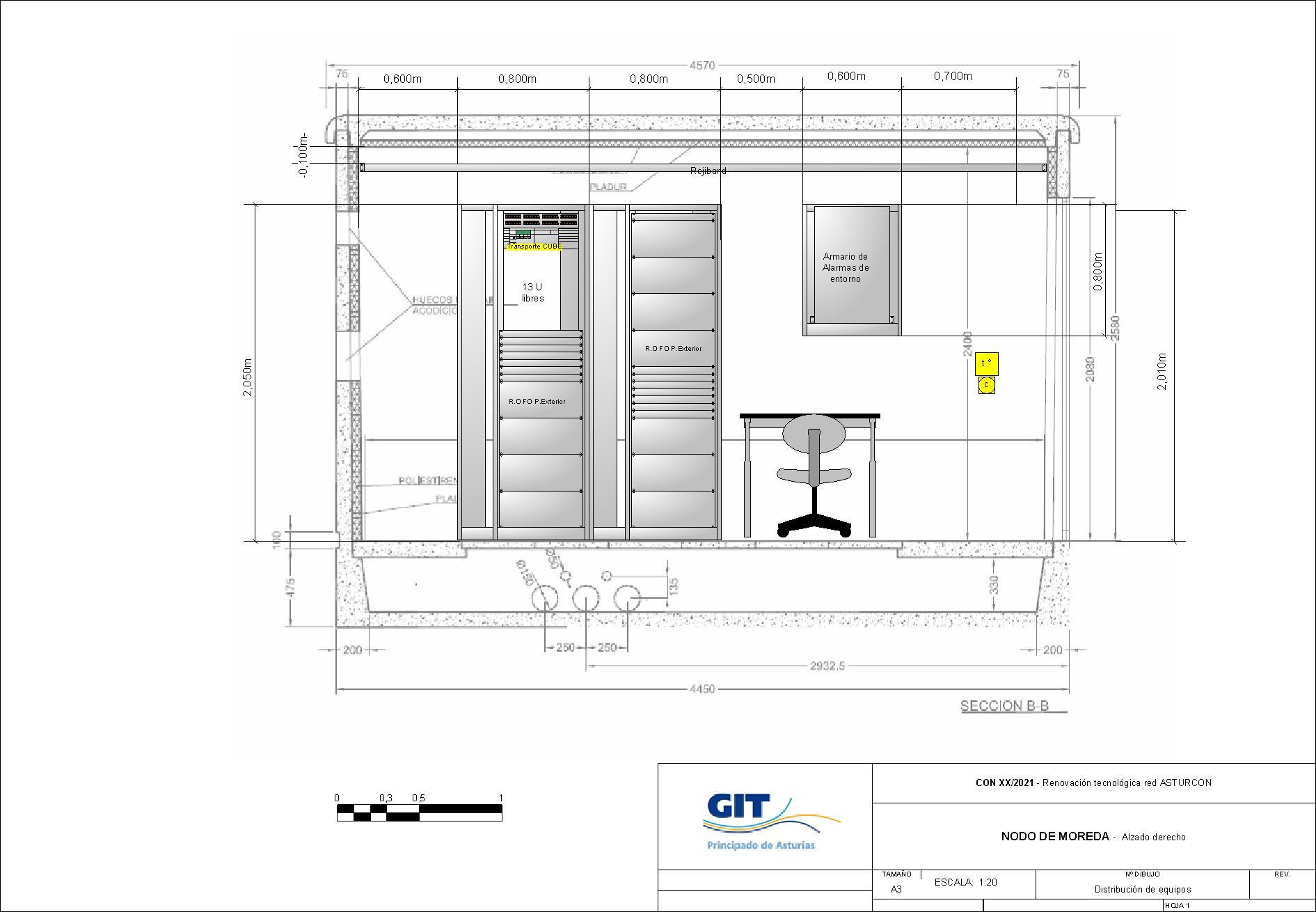

Alzado derecho · Moreda — ALZADO DERECHO

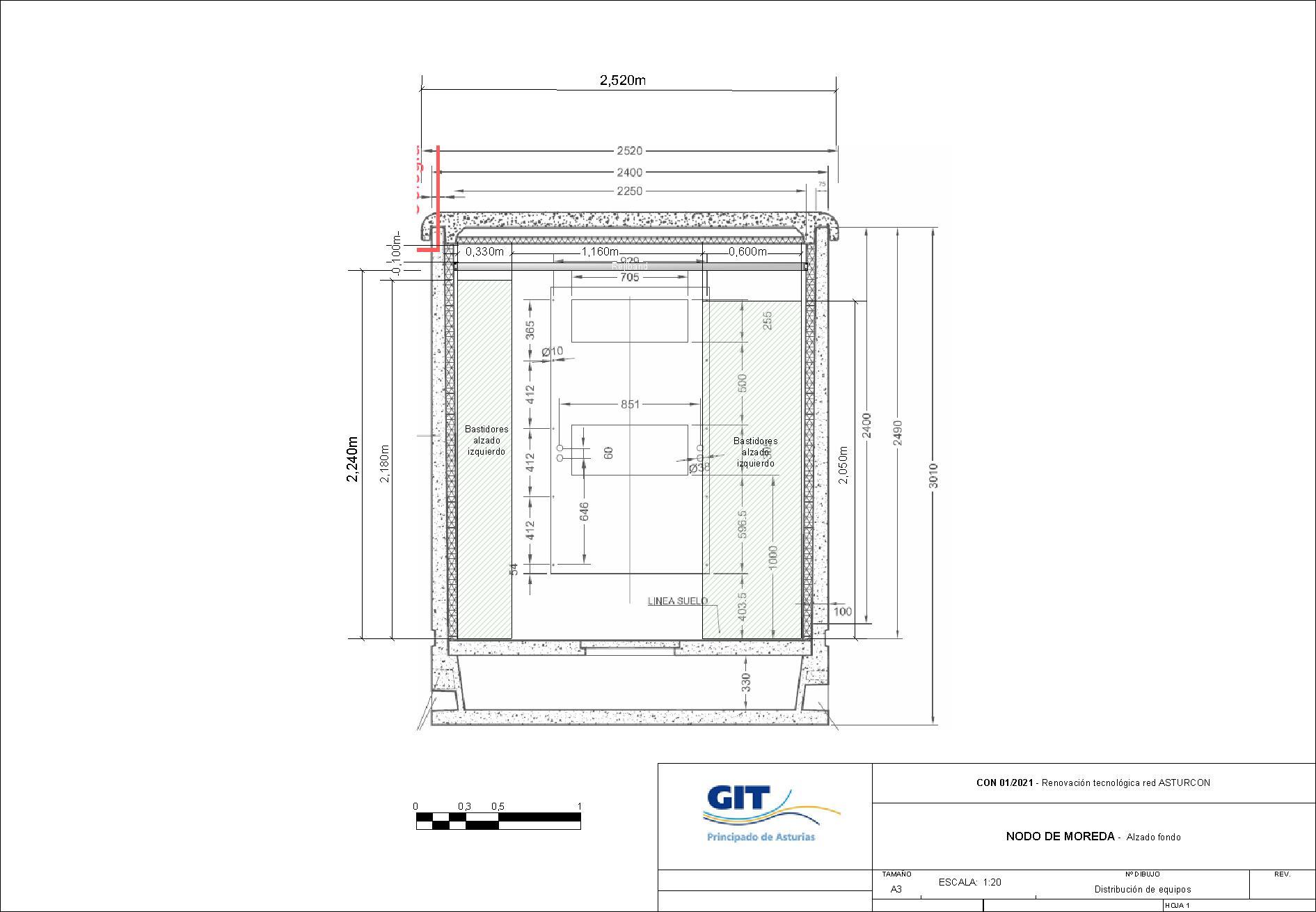

Alzado fondo · Moreda — ALZADO FONDO

⚠ RECREACIÓN A ESCALA — el recinto, la puerta y la posición de cada armario están tomados del plano de planta del pliego; el número de OLT, sus tarjetas y sus puertos GPON, de las tablas de equipamiento; y lo serigrafiado en cada bastidor —fabricante, modelo, código y juego de tarjetas— de esas mismas fuentes. Los acabados, los colores y el aspecto de los equipos siguen siendo interpretación por mucho que el render haya mejorado: saber que un OLT es un Alcatel 7342 no es tener una foto de un Alcatel 7342, y el pliego no la trae. No es una fotografía ni un modelo real del nodo.
