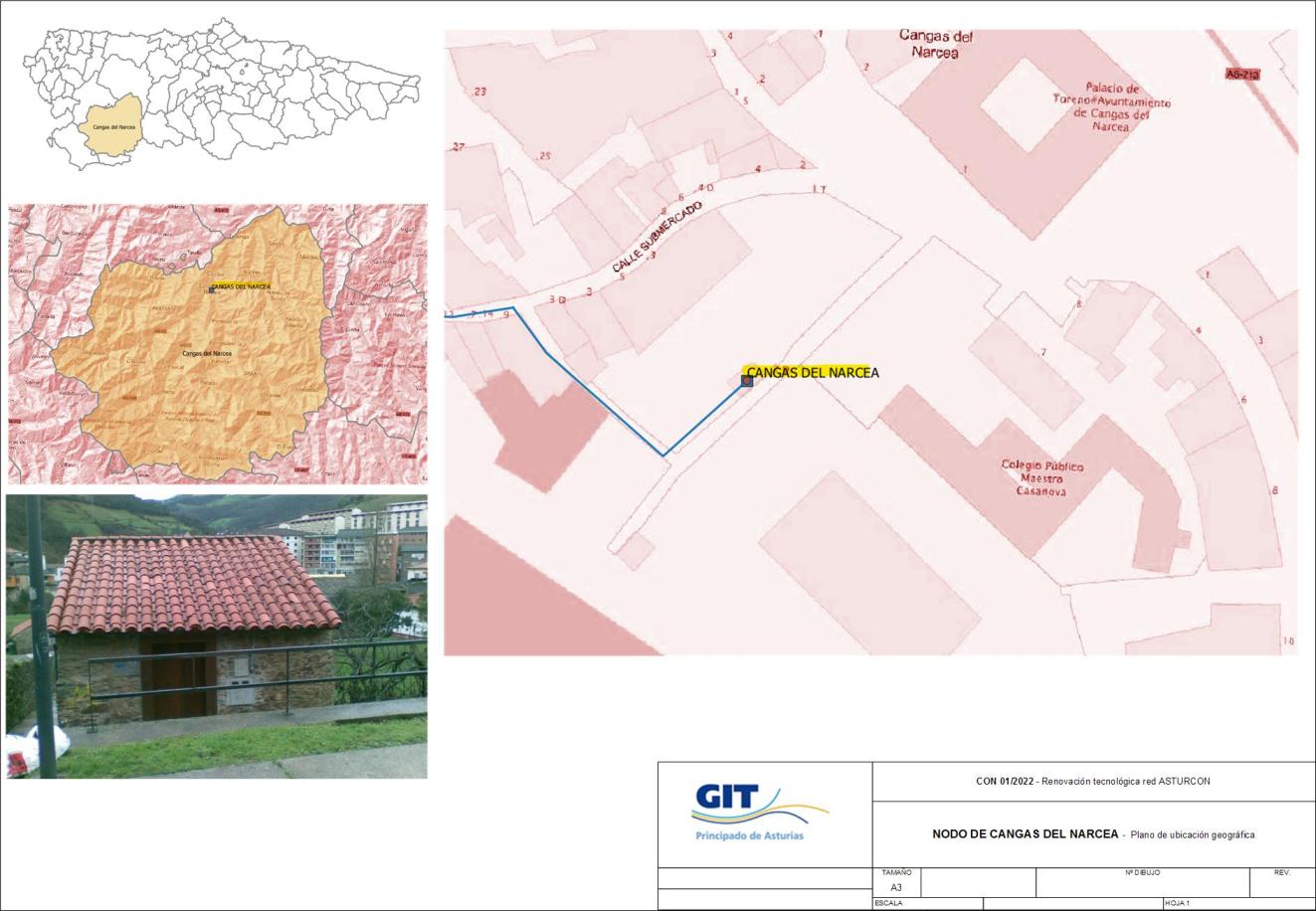

Ubicación · Cangas del Narcea

UBICACIÓN

Cangas del NarceaÁREA SUROCCIDENTAL

📍 c/ Parque del Molín s/n · 33800 Cangas del Narcea

Único nodo de la red con espliteado 1:32 (el resto, 1:64).

Poblaciones servidas por este nodo

Cangas del Narcea

Dos OLT Alcatel en el mismo nodo. Su relación de splitter 1:32 condiciona el dimensionado de puertos de la nueva OLT.

Equipamiento OLT en producción

OLT	Equipo actual	Tarjetas	Puertos GPON act./tot.	ONT
CAN/1A	Alcatel 7342	16 × GLT2A (2 puertos)	32 / 32	214
CAN/4A	Alcatel 7342	13 × GLT2A y GLT2B (2 puertos)	25 / 26	135
Total del nodo				349

Semana 25replanteo e inicio

Semana 29fin de migración

5 semanasventana total

349 ONTa migrar

Actuaciones del contrato que afectan a este nodo

PF-1 · Sustitución de su OLT por equipo dual GPON/XGS-PON PV-1 · ONT nuevas para usuarios con ONT sin capacidad PV-2 · ONT nuevas para usuarios con ONT incompatibles

Resto de planos del pliego

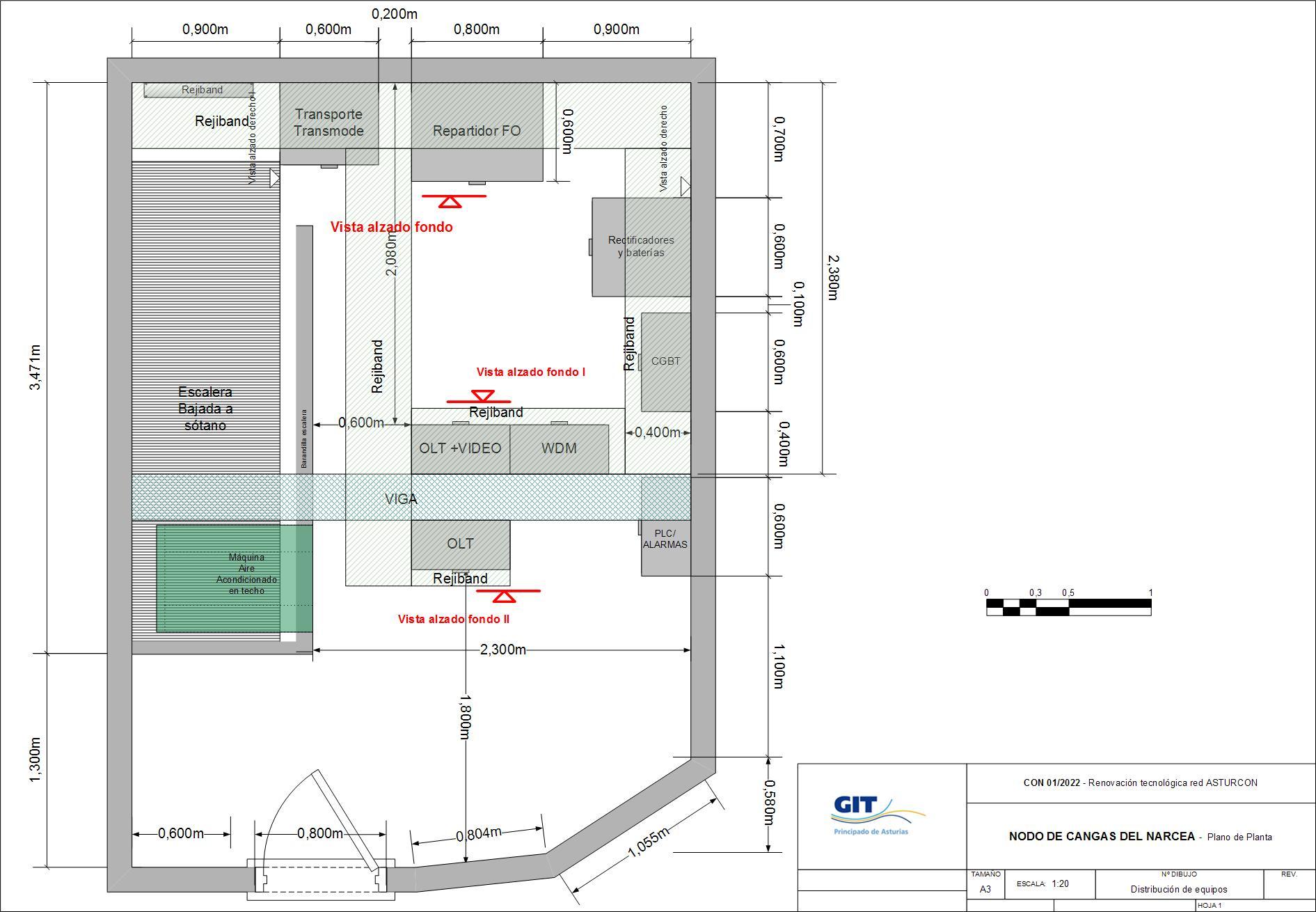

Plano de planta · Cangas del Narcea — PLANO DE PLANTA

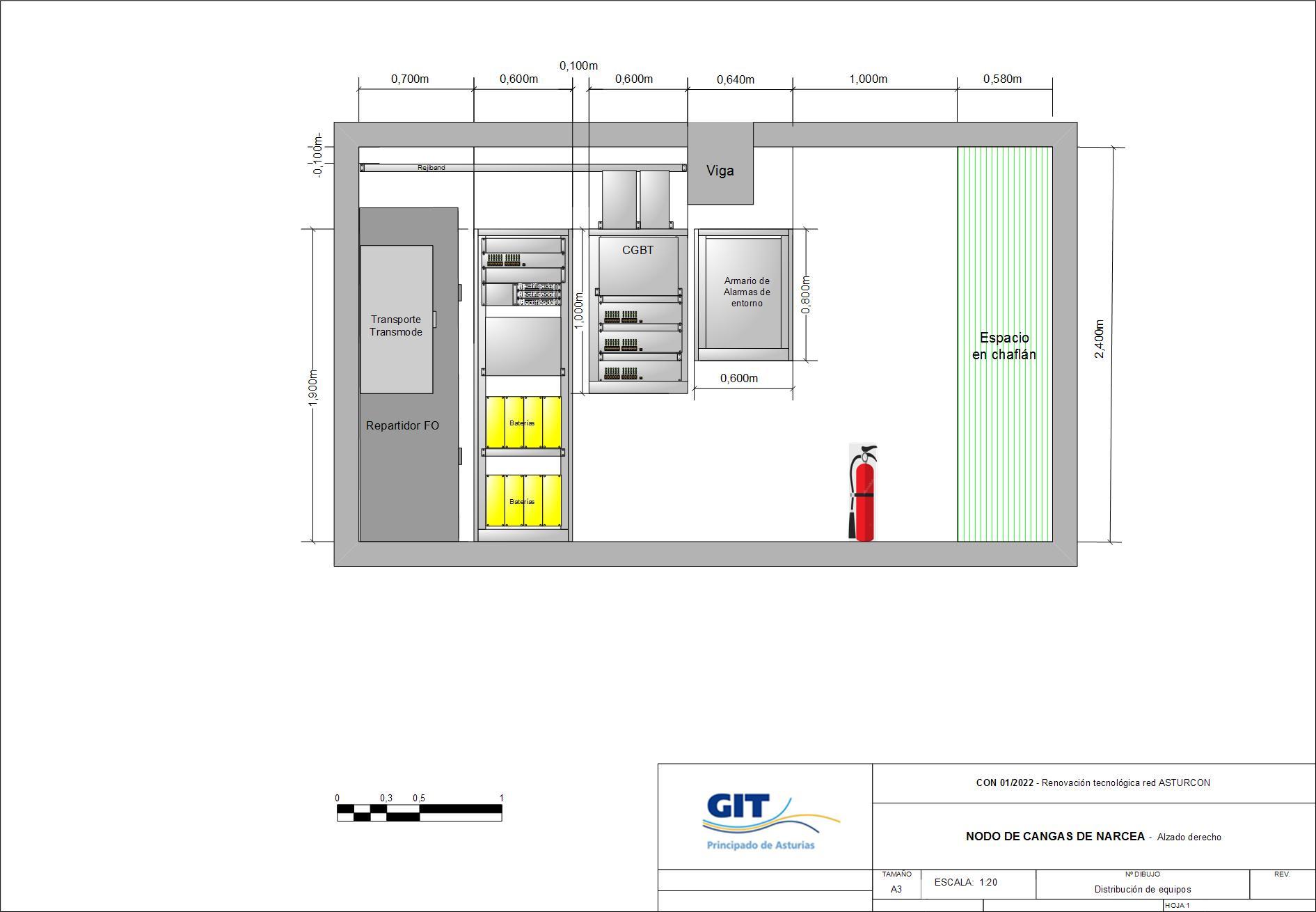

Alzado derecho · Cangas del Narcea — ALZADO DERECHO

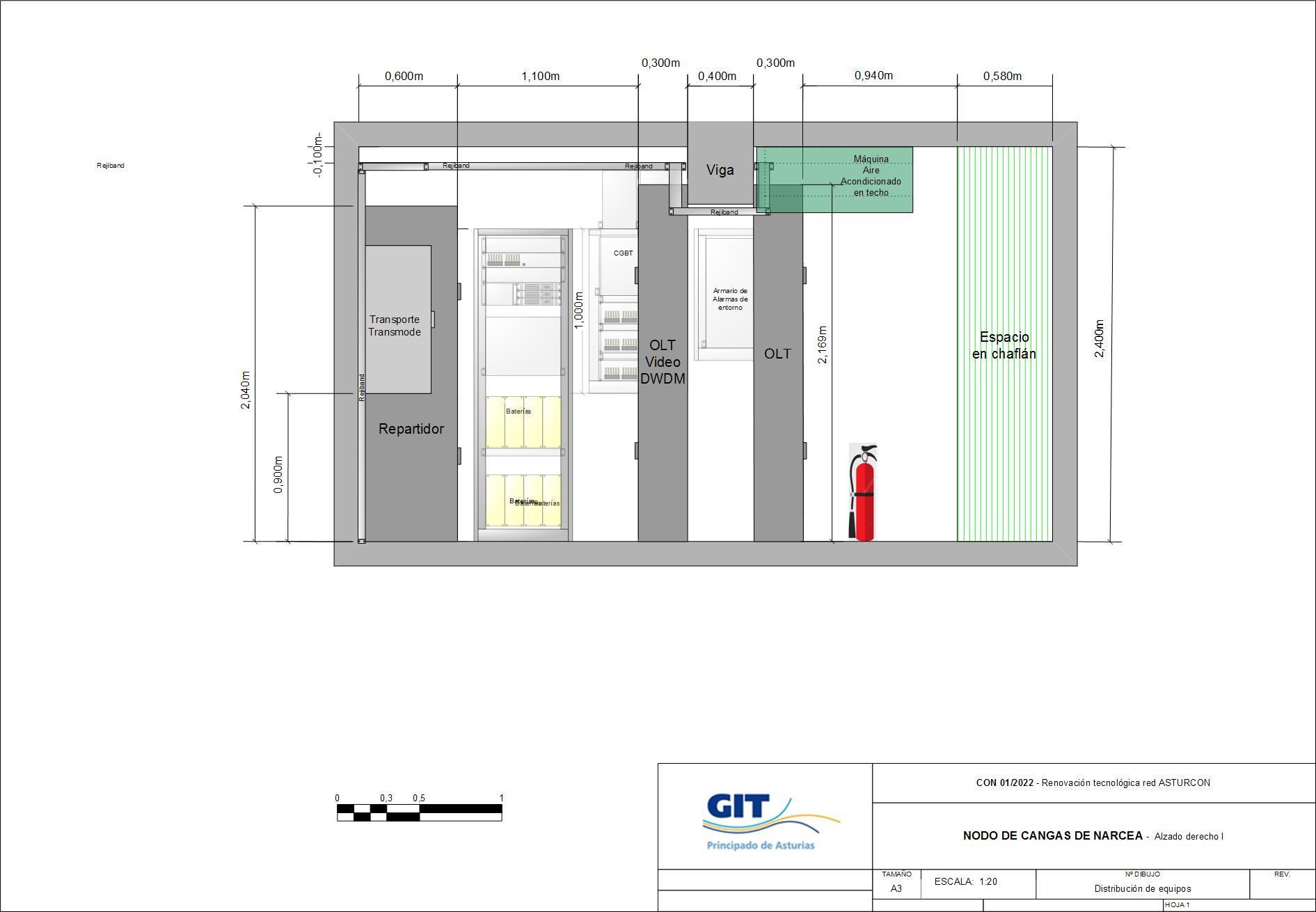

Alzado derecho · Cangas del Narcea — ALZADO DERECHO

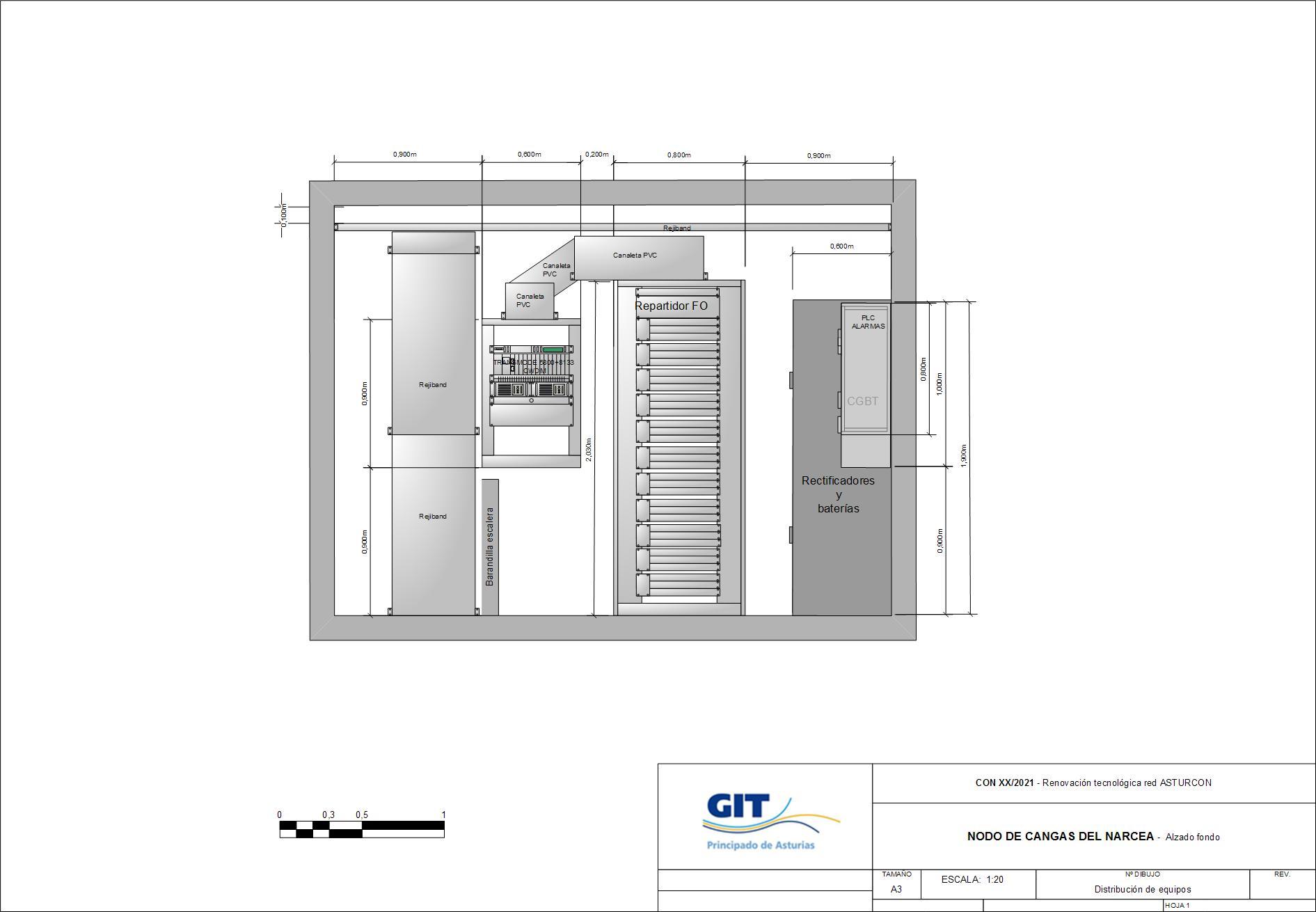

Alzado fondo · Cangas del Narcea — ALZADO FONDO

⚠ RECREACIÓN A ESCALA — el recinto, la puerta y la posición de cada armario están tomados del plano de planta del pliego; el número de OLT, sus tarjetas y sus puertos GPON, de las tablas de equipamiento; y lo serigrafiado en cada bastidor —fabricante, modelo, código y juego de tarjetas— de esas mismas fuentes. Los acabados, los colores y el aspecto de los equipos siguen siendo interpretación por mucho que el render haya mejorado: saber que un OLT es un Alcatel 7342 no es tener una foto de un Alcatel 7342, y el pliego no la trae. No es una fotografía ni un modelo real del nodo.

simulación · no es imagen real
