◀ Volver a los 20 nodos

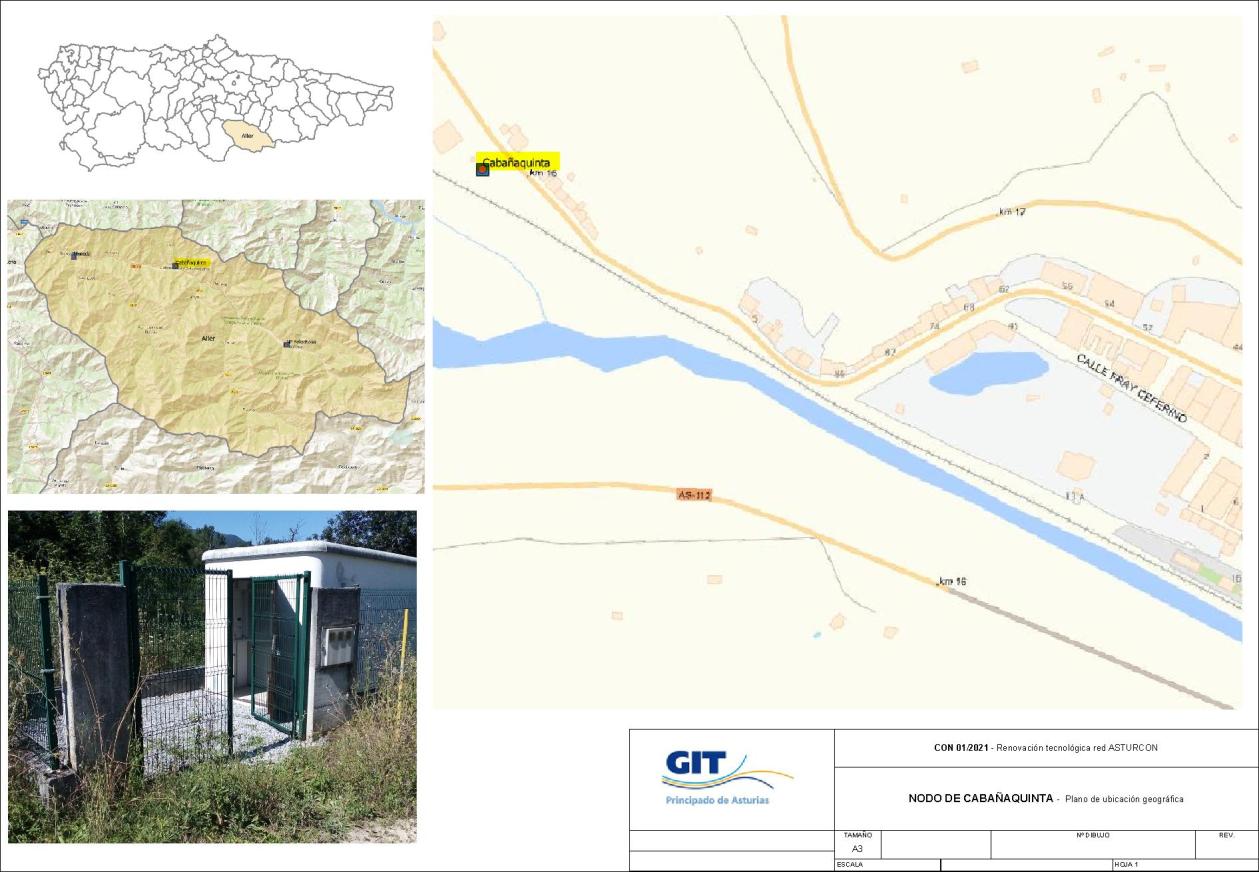

Ubicación · CabañaquintaUBICACIÓN

CabañaquintaÁREA CUENCA DEL ALLER

📍 Calle Barraca Jto. s/n · 33686 Serrapio-Cabañaquinta (Aller)

Nodo primario con OLT, CATV, energía CC y climatización.

Poblaciones servidas por este nodo
CabañaquintaCorigos
Equipamiento OLT en producción
OLTEquipo actualTarjetasPuertos GPON act./tot.ONT
CAQ/1AAlcatel 73426 × GLT2A (2 puertos)11 / 12220
Semana 36replanteo e inicio
Semana 41fin de migración
6 semanasventana total
220 ONTa migrar
Actuaciones del contrato que afectan a este nodo
PF-1 · Sustitución de su OLT por equipo dual GPON/XGS-PONPV-1 · ONT nuevas para usuarios con ONT sin capacidadPV-2 · ONT nuevas para usuarios con ONT incompatibles
Resto de planos del pliego

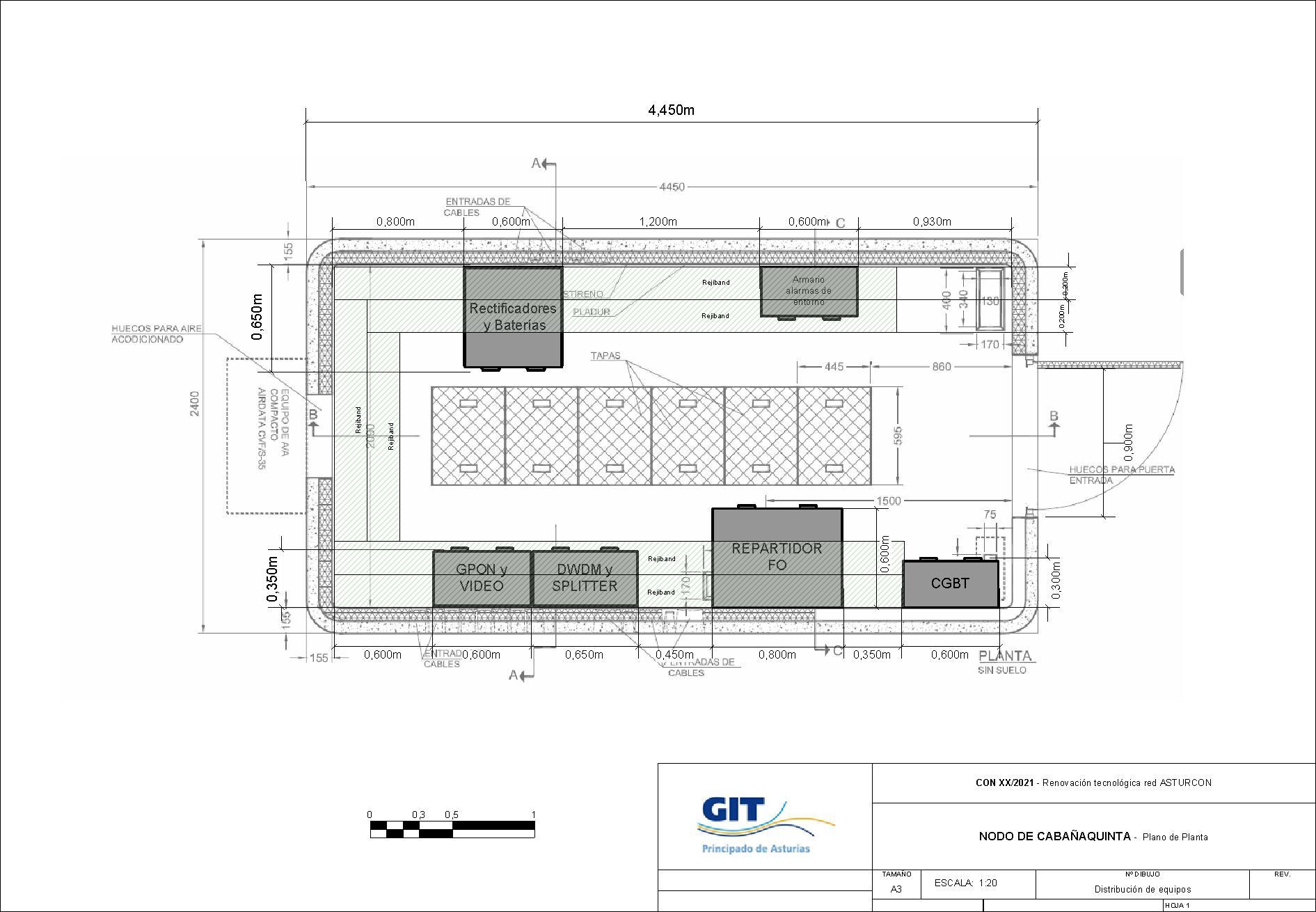

Plano de planta · Cabañaquinta
PLANO DE PLANTA

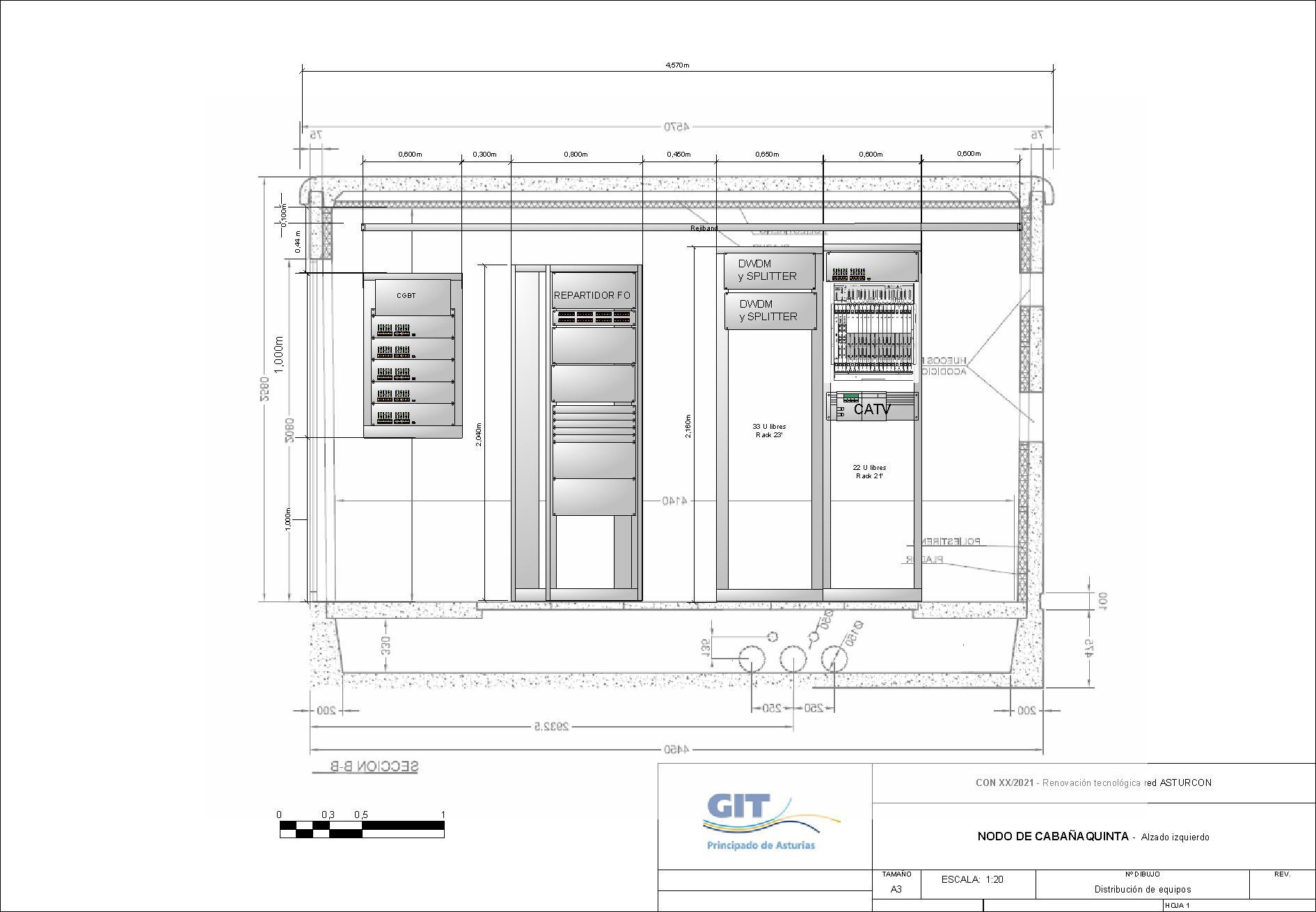

Alzado izquierdo · Cabañaquinta
ALZADO IZQUIERDO

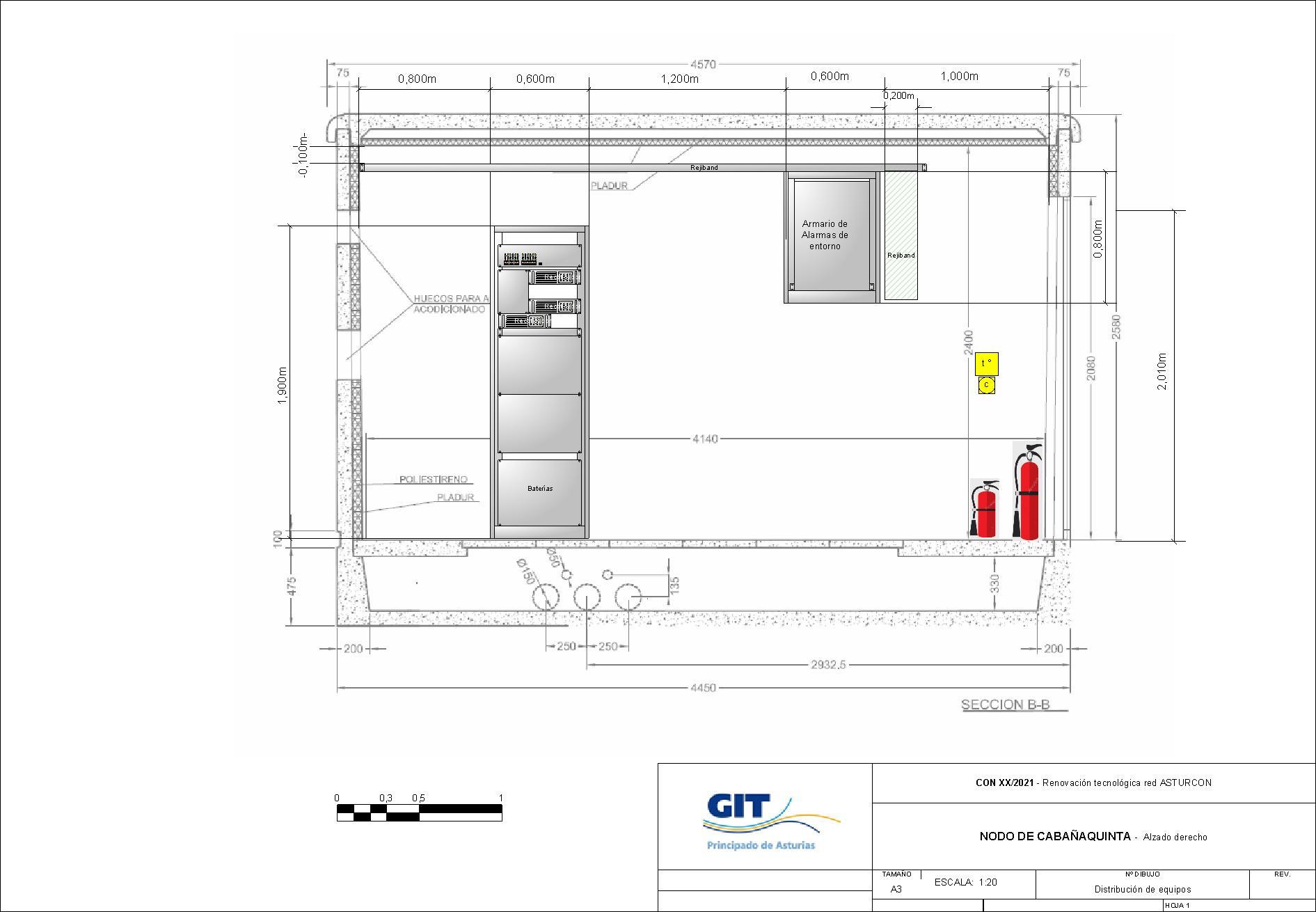

Alzado derecho · Cabañaquinta
ALZADO DERECHO

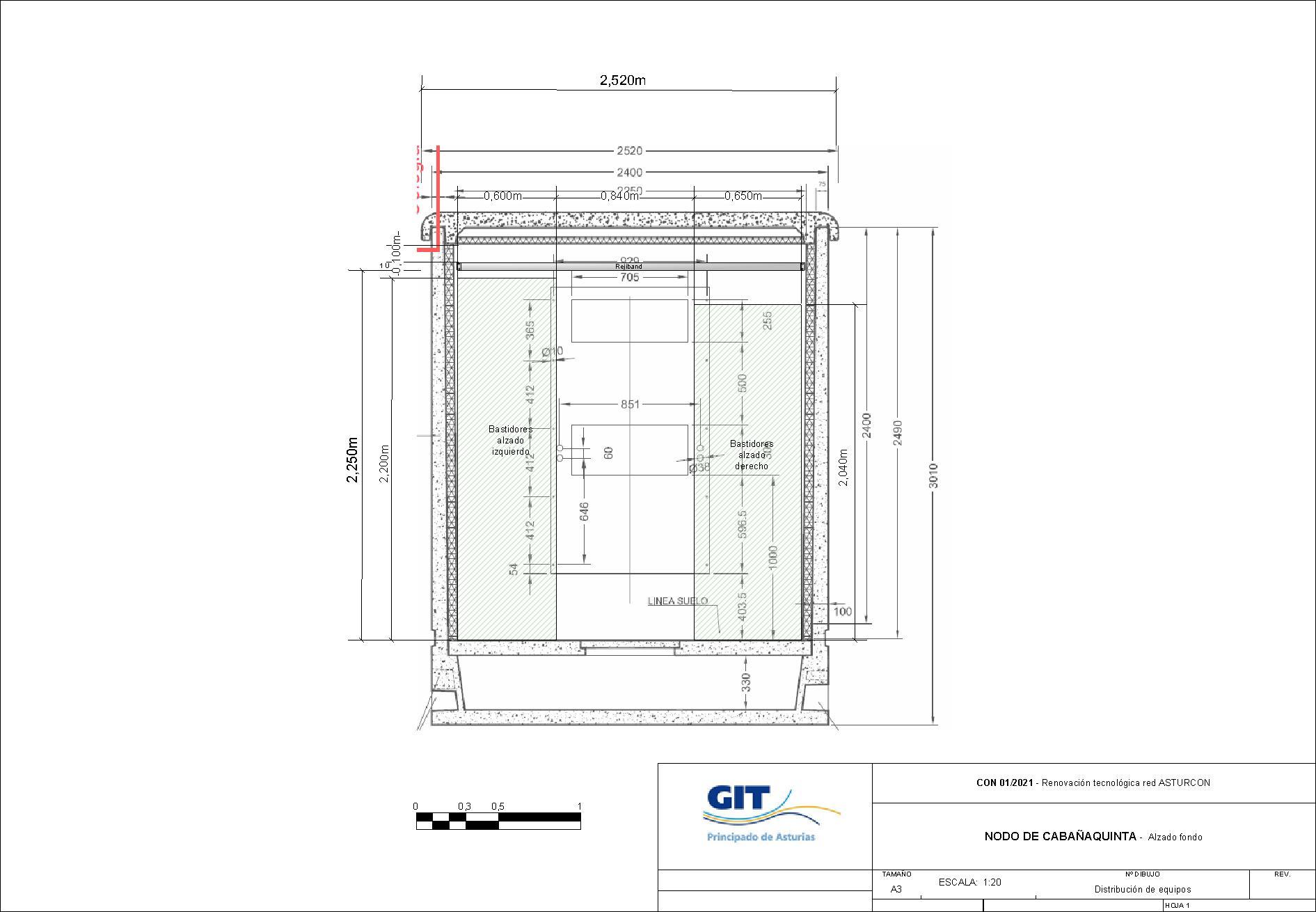

Alzado fondo · Cabañaquinta
ALZADO FONDO

⚠ RECREACIÓN A ESCALA — el recinto, la puerta y la posición de cada armario están tomados del plano de planta del pliego; el número de OLT, sus tarjetas y sus puertos GPON, de las tablas de equipamiento; y lo serigrafiado en cada bastidor —fabricante, modelo, código y juego de tarjetas— de esas mismas fuentes. Los acabados, los colores y el aspecto de los equipos siguen siendo interpretación por mucho que el render haya mejorado: saber que un OLT es un Alcatel 7342 no es tener una foto de un Alcatel 7342, y el pliego no la trae. No es una fotografía ni un modelo real del nodo.
simulación · no es imagen real
ARRASTRA para mirar · W A S D / flechas para moverte · RUEDA o PELLIZCA para ampliar
